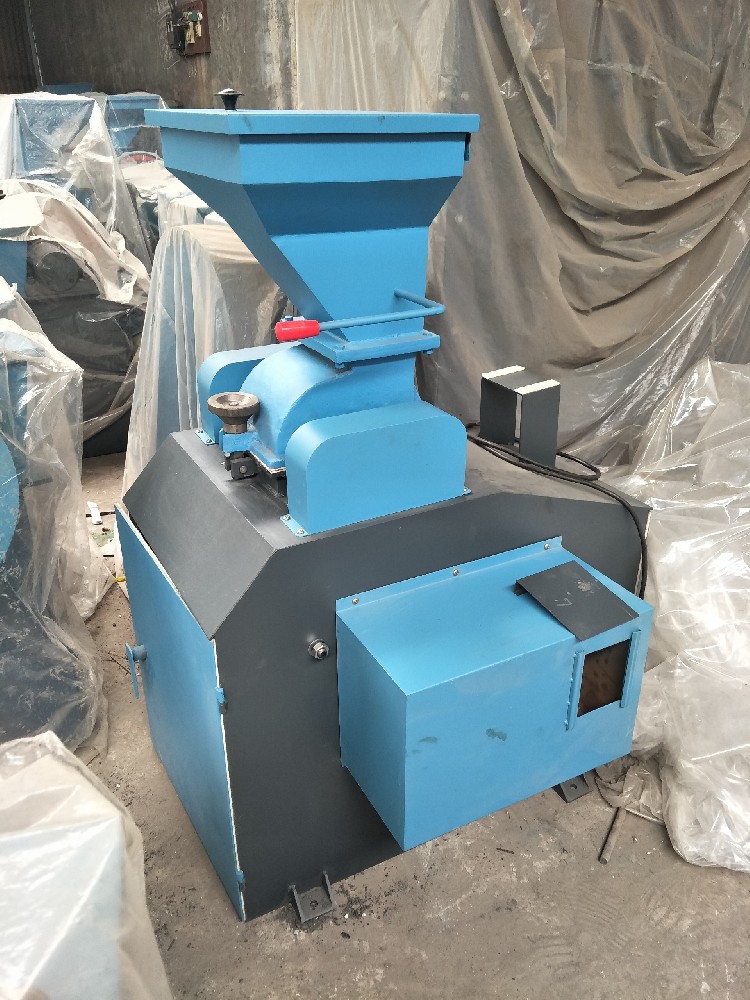

锤式破碎缩分机的结构组成

       锤式破碎缩分机由进料系统、破碎装置、缩分装置、缩分减速装置、动力系统、电器控制系统、接料装置、机座等组成。

       机器装有四个脚轮，移动灵活，操作方便省力，可就地取样，试样制备快捷。进料与出料装置为全密封结构，破碎机启动前将物料加入进料斗后，加盖密封，接料斗插入机体内，这样就形成了全密封系统。 主轴两端装有皮带轮和飞轮，轴中间装有转子体，转子上均匀分布装着锤头，主要起到破碎物料的作用。当锤头一侧磨损超过限制时，可将锤头颠倒后继续使用，这样就延长了易损件的使用效果。 机壳的闭合和掀开采用铰链联结，锁紧采用手轮旋紧。

       缩分器分别用两根固定在机体上的导杆支持，并可沿导杆滑动。缩分器减速装置装在机体上，由皮带轮、园柱齿轮副组成。在大齿轮（偏心轮）的小轴上装有连杆，连杆的另一端与四分器相联。连杆具有可调整性，可调整破碎机下料口与四分器的相对位置。
