0392-3206887 13603922896
一：方法A（两步法）
1.方法A1：在氮气流中干燥
一定量的粒度＜13mm的煤样，在温度不高于40℃的环境下干燥到质量恒定，再将煤样破碎到粒度＜3mm，于（105～110）℃下，在氮气流中干燥到质量恒定。根据煤样两步干燥后的质量损失计算出全水分。
2. 方法A2：在空气流中干燥
一定量的粒度＜13mm的煤样，在温度不高于40℃的环境下干燥到质量恒定，再将煤样破碎到粒度＜3mm，于（105～110）℃下，在空气流中干燥到质量恒定。根据煤样两步干燥后的质量损失计算出全水分。
二：方法B（一步法）
1.方法B1：在氮气流中干燥
称取一定量的粒度＜6mm的煤样，于（105～110）℃下，在氮气流中干燥到质量恒定。根据煤样干燥后的质量损失计算出全水分。
2.方法B2：在空气流中干燥
称取一定量的粒度＜13mm（或＜6mm）的煤样，于（105～110）℃下，在空气流中干燥到质量恒定。根据煤样干燥后的质量损失计算出全水分。

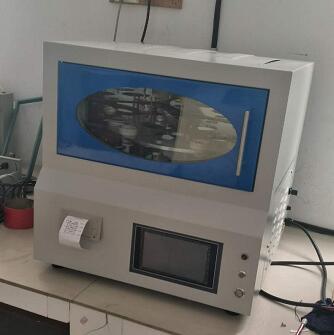

三：方法C（微波干燥法）
称取一定量的粒度＜6mm的煤样，置于微波炉内。煤中水分子在微波发生器的交变电场作用下，高速振动产生摩擦热，使水分迅速蒸发。根据煤样干燥后的质量损失计算出全水分
