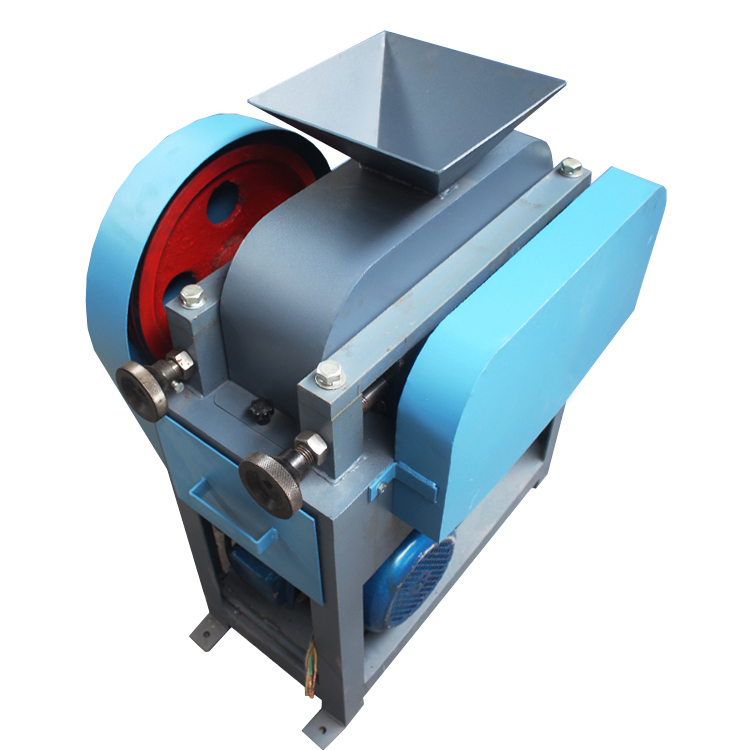

XPZ对辊破碎机系列

XPZ对辊破碎机系列

    对辊式破碎机主要用于对原材料的中碎和细碎。如煤、煤矸石、焦碳、石灰石、硫矿石、磷矿石等物料的破碎。

    其破碎方式为对辊挤压式。

    被破碎物料的抗压强度不超过80PaM.

    本机设计合理，结构简单，维修方便，操作简易。在煤炭、炼焦、采矿、有色金属冶炼、化工、冶金、建材等行业的采样化验中广泛应用。

对辊式破碎机原理：机器破碎系统装有一对相反旋转的压辊，工作时物料从料斗定量给入，切向进入对辊中间，物料被破碎，被挤碎的物料进入机器的底部出料斗内，破碎过程完成。粒度大小靠对辊间隙的调整达到，轻松方便。对辊为碳结钢经热处理,硬度中等。

对辊式破碎机性能特点：

1、其破碎方式为对辊挤压式

2、被破碎物料应为脆性，破碎后的物料形状呈规则的片状居多，被破碎物料的抗压强度不超过 60MPa，

3、3级硬度。物料含水量超过6%会出现颗粒粘结

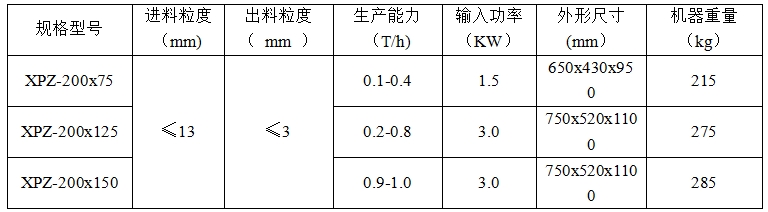

技术参数：

结构概述

    对辊式破碎机主要由机架机体对辊部分、传动部分、动力部分、调整部分组成。

    机架由型钢制成，主要起支撑作用，所有部件均安装在机架上。

机体由铸铁铸造或钢板制成，是一个上下分体结构，并铸成封闭式箱体形式，对辊均安装在箱体内。为防止机体磨损，机盖两侧安装有耐磨衬板。

    动力和传动部分是由电机，主、被动皮带轮，并通过三角皮带，将动力传递给对辊轴，使其旋转，达到破碎目的。主、附轴辊轴是由链条和链轮带动，形成反向旋转。

    调整部分的主要作用是调整对辊的间隙大小，达到所需要的粒度。顺时针旋转调整手轮，粒度即小，反之则大。调整好间隙后把锁紧螺母锁紧。调整部分还设有过载装置，当进料过多，或超硬物料、铁器误入机器内时，过载弹簧回弹，不使辊轴断裂，起到保护机器的作用。

    粒度大小与产量成正比关系。

    对辊部分是破碎机执行破碎的主要部件。它有碳素钢制成，过盈装在主、附轴上，当两对辊相向旋转时，物料从料斗定量给入，切向进入对辊中间，由于对辊的调整系统的强度远大于物料，物料被破碎，被挤碎的物料随着对辊的旋转逐渐达到所需要的粒度后，进入机器的底部出料斗内，并随着制有斜度的料槽流出机器，破碎过程完成。
