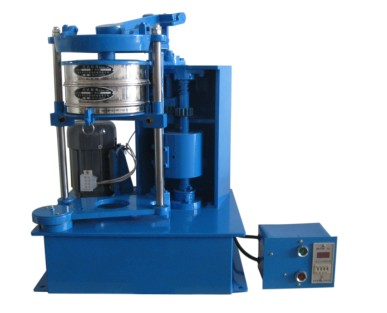

拍击式振筛机 工作原理

拍击式振筛机依靠水平往复摇摆 + 垂直机械拍击双重复合运动完成粒度筛分，电机动力经齿轮‑同步带分两路输出，一套实现水平摇动，一套实现锤击拍击，两套运动同步运行。
水平摇摆运动
电机驱动传动主轴旋转，主轴带动偏心轮机构，驱动托盘做水平往复摆动；放置在托盘上的整套标准套筛跟随一起水平摇摆，让筛内粉体颗粒不断翻滚、分散，颗粒有机会对准筛孔。
垂直拍击运动
主轴同时带动凸轮机构旋转，凸轮周期性顶起顶杆，释放后拍锤依靠自重向下，敲击筛组上盖；冲击力传递到整套筛框，震开卡在筛孔的颗粒，减少筛网堵孔现象。
物料筛分过程
物料在水平摇动 + 间歇垂直拍击共同作用下，小于筛孔的颗粒逐层向下穿过各层筛网；大于筛孔的颗粒留在对应筛面上。筛分结束后，每层筛框留存对应粒度区间物料，称量后即可计算物料粒度组成。设备配置数显定时器，到达设定时间自动停机。
