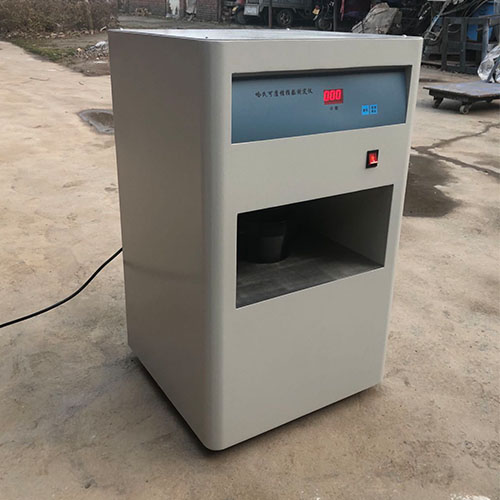

哈氏可磨性测定仪的仪器结构

整机分为机座机体、传动系统、压力加载系统、研磨工作部件、上碗机构、电气控制系统六大模块。

1. 机座机体

整机基础支撑，铸铁壳体，安装全部零部件；底部可调地脚，用于仪器调水平；配有防护罩，防止煤粉飞溅、保护传动齿轮。

2. 传动系统

电动机：驱动动力，功率约 90W，转速 1400r/min。
蜗轮‑蜗杆减速箱（蜗轮盒）：1级减速，把电机高速降速。
大小齿轮副：二次减速，输出主轴标准转速 20±1 r/min。
主轴：传动轴，上端装配配重重块，下端连接研磨环，带动研磨环旋转。

3. 压力加载系统（产生 284±2N 总压力）

重块（配重砝码）：多块组合砝码，叠加在主轴上部；连同主轴、大齿轮、研磨环自重，合计输出总垂直负荷 284±2 N，是试验核心载荷条件。

砝码不可随意增减，需要定期校验总压力。

4. 研磨工作部件（直接磨煤，易磨损件）

1. 研磨环：装在主轴下端，随主轴转动，压迫钢球滚动；淬火钢
2. 研磨碗（料钵）：放置煤样，碗内加工弧形环形轨道，供钢球滚动；与研磨环同材质淬火处理。
3. 标准钢球：8 颗，φ25.40±0.13 mm，硬质钢球，在碗内轨道做滚动碾压，破碎煤样；钢球磨损后成套更换。

5. 上碗机构（研磨碗升降）

手动型（常规 HM‑60）

由手柄、螺旋凸盘、托碗芯轴、桥形底座组成；扳动手柄，托碗芯轴向上顶起研磨碗，使钢球、研磨环压紧贴合；试验结束扳动手柄下降，取出研磨碗。

全自动型

电机驱动升降，无需手动扳手柄，自动完成上碗压紧、下降卸荷。

6. 电气控制系统

转速 / 转数传感器（磁钢 + 霍尔）：采集主轴旋转信号。
计数控制器 / 显示屏：设定 60 转，实时显示转数，到达 60±0.25 转自动停机；配有启动、停止、急停按钮。
全自动机型：可存储数据、外接打印，部分支持对接电子天平自动计算 HGI。
