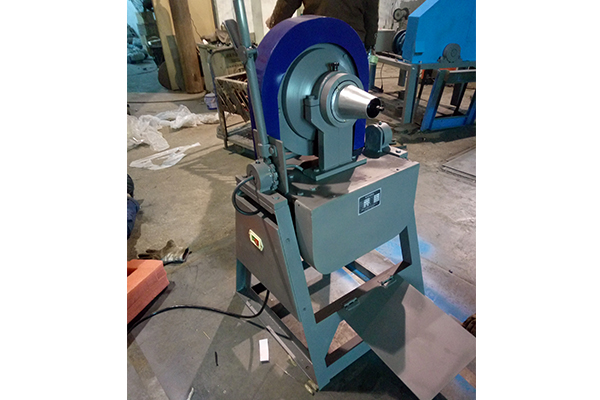

实验室小型锥形球磨机工作效率

整体评价：针对化验制样场景，磨矿效率稳定，粒度均匀，过粉碎少；但属于间歇式小批量设备，不适合大批量连续生产。相比同规格普通圆筒实验室球磨机，单位样品功耗更低，成品粒度分布更好。

1、常规磨矿时间参考（入料≤3mm，目标 200 目 0.074mm）

XMQΦ150×50（200g）：湿式磨矿一般 5～10 分钟，硬度高矿石 10～15 分钟；干磨时间略长
XMQΦ240×90（500–1000g，实验室常用）：湿式 8～15 分钟
XMQΦ350×160（4kg）：湿式 12～20 分钟

前提：钢球配比、料球比调试到位；矿石硬度越高，研磨时间成倍增加。

2、效率优势（锥形结构带来）

1. 筒体锥度实现钢球自分级：大球在粗料端冲击碎矿，小球在出料端细磨，粗颗粒持续留在筒内研磨，合格细粒才排出，相同细度下，比普通筒磨更少过粉碎，样品代表性更好，选矿试验误差更小。
2. 单位样品能耗低，电机功率小（0.25~1.1kW），单次耗电很低。
3. 带定时、倾斜倒料结构，换样操作效率高，化验室批量制样时，倒料、清理简单，适合多组样品轮换试验。
4. 干湿两用，湿磨效率明显高于干磨，湿磨不容易团聚。

3、影响效率的关键操作要点

1. 入料粒度控制≤3mm，大块物料先进颚式破碎机预破碎，直接投大块会严重拖慢磨矿速度。
2. 料球比、钢球大小搭配要匹配矿石硬度。
3. 填充率控制：钢球 + 物料总体积占筒体容积 30%~50% 为较优区间。
4. 湿磨时合理控制矿浆浓度，浓度太高流动性差，磨矿效率降低。

4、适用场景总结

适用场景：地质、煤炭、选矿化验室，制备 200 目左右矿样，浮选、可选性试验制样。
低效场景：大批量粉体生产、500 目以上超细粉制备。
